Home / CENTRO DE DATOS

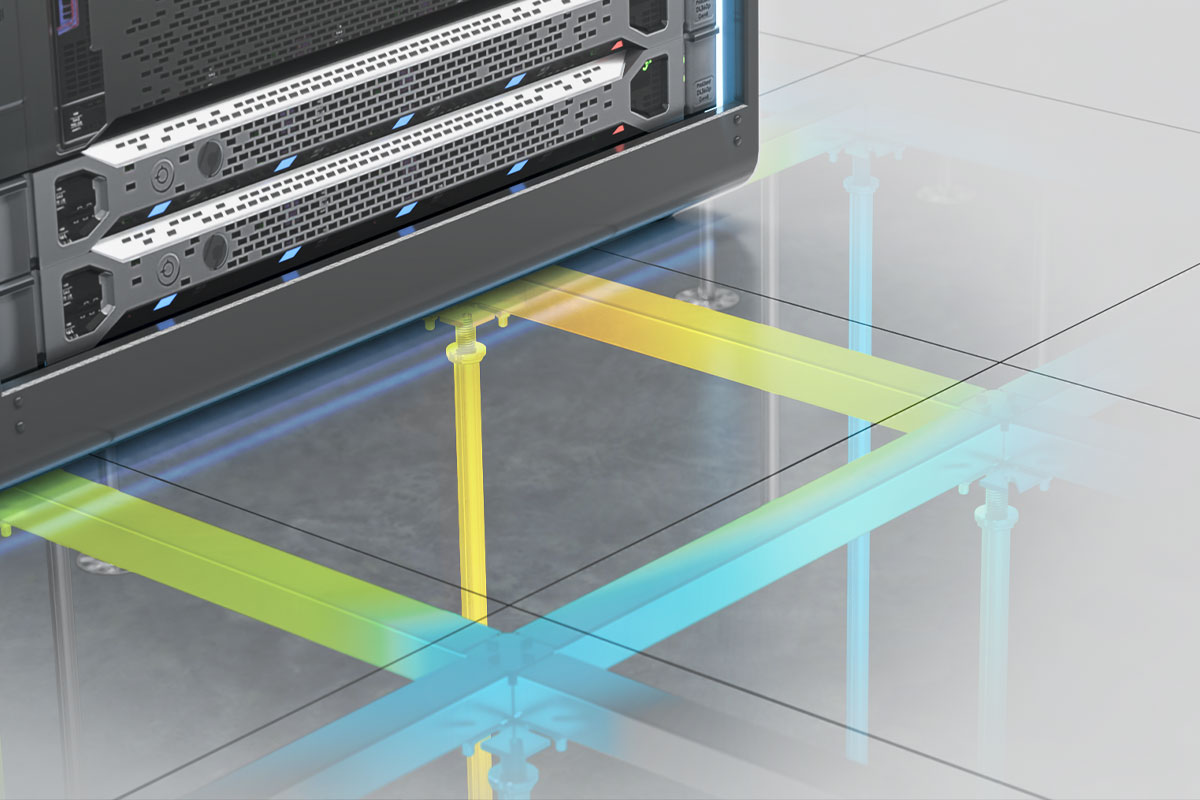

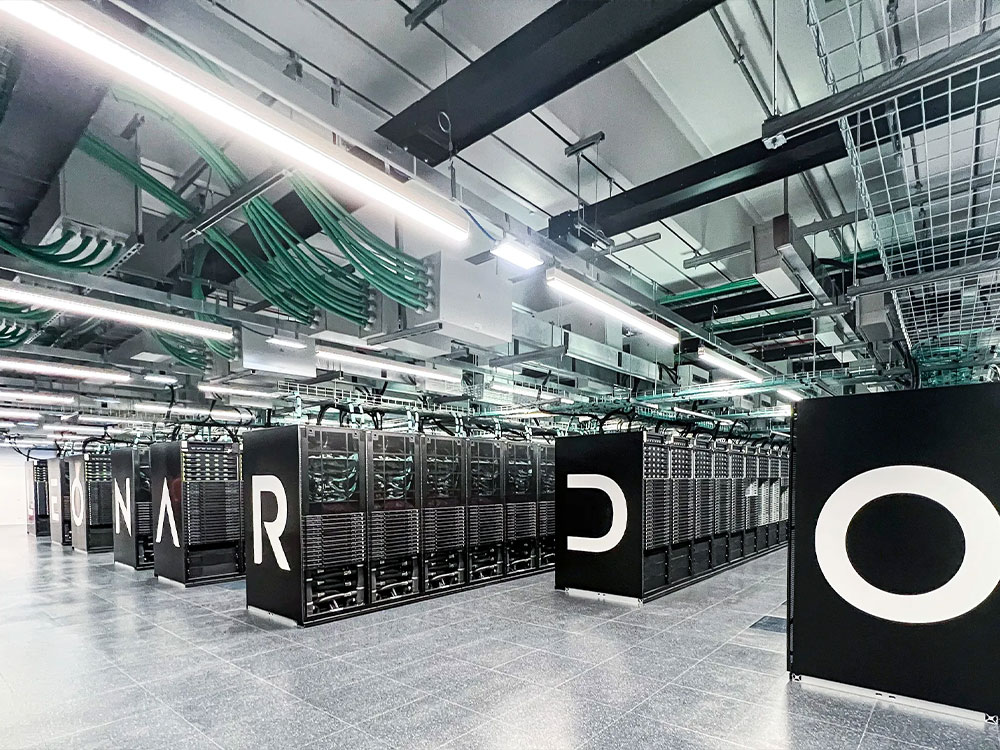

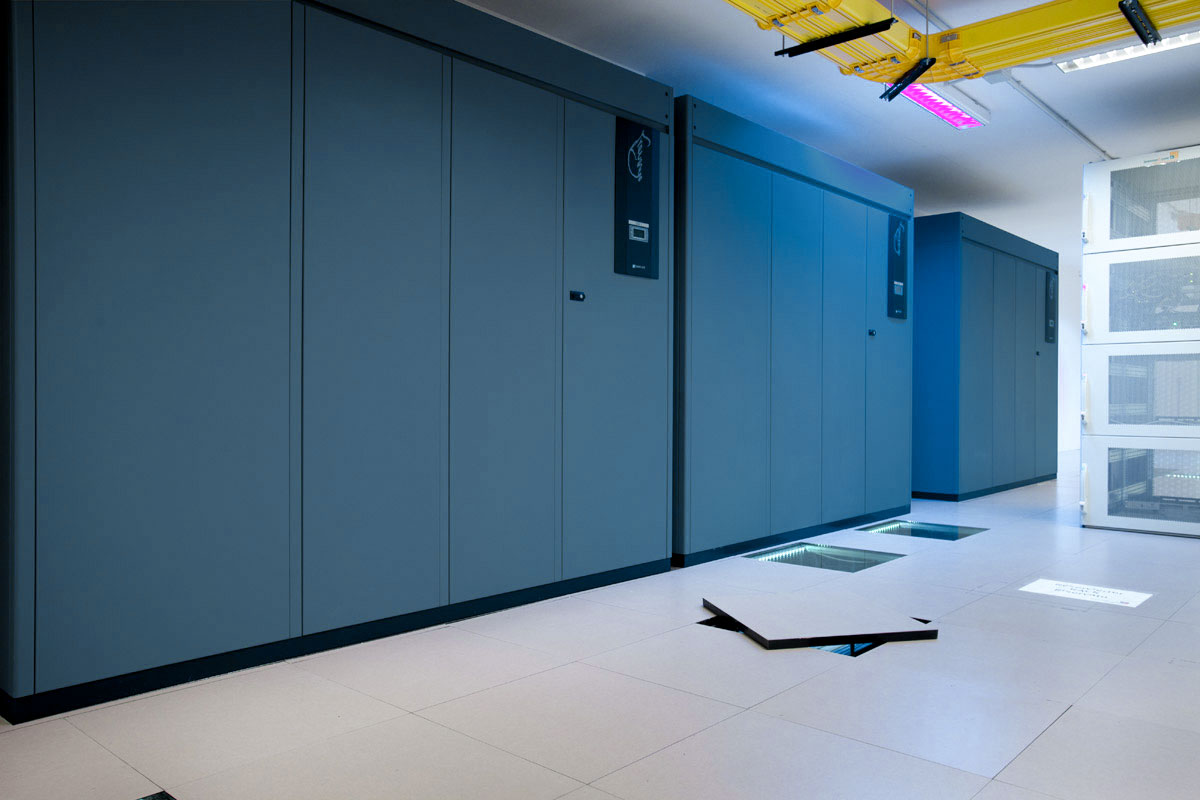

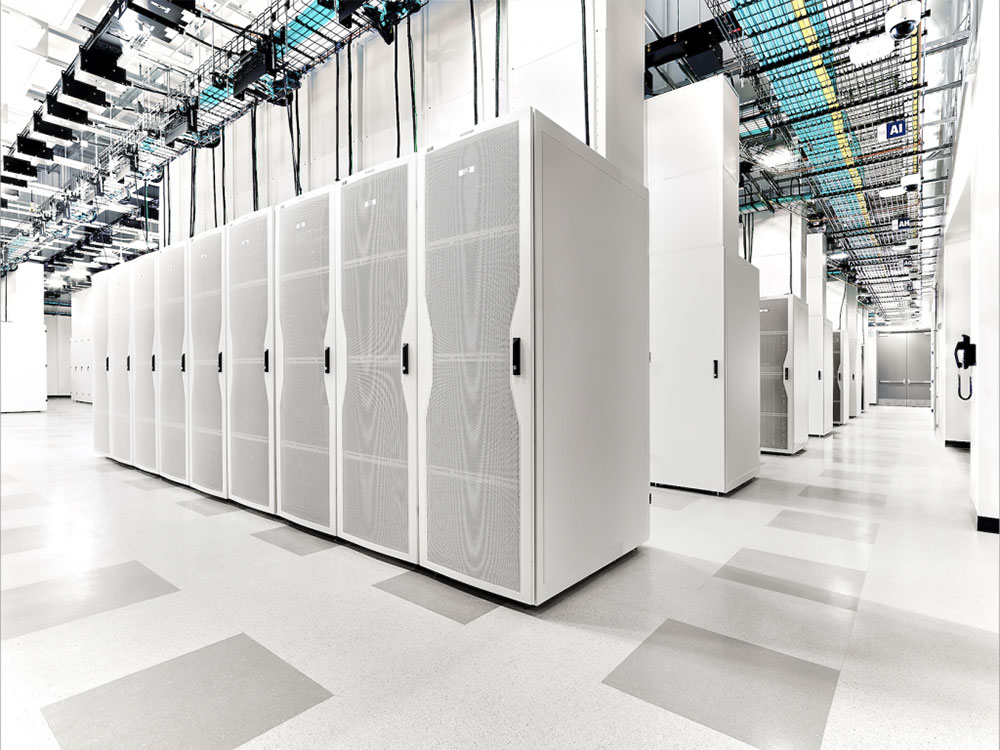

El suelo técnico dedicado a los CPD es un sistema de altas prestaciones, capaz de adaptarse a la constante evolución de las salas de servidores. Modular y flexible, el sistema de piso representa una solución versátil, que apoya el desarrollo de espacios en el aumento de volúmenes térmicos, conexiones, cableado, reduciendo significativamente los costos de gestión y mantenimiento en el tiempo.

APLICACIONES: salas de servidores, CPD, salas eléctricas, pasillos de servicio, oficinas y salas de control.

Suelo elevado centro de datos

EL SISTEMA

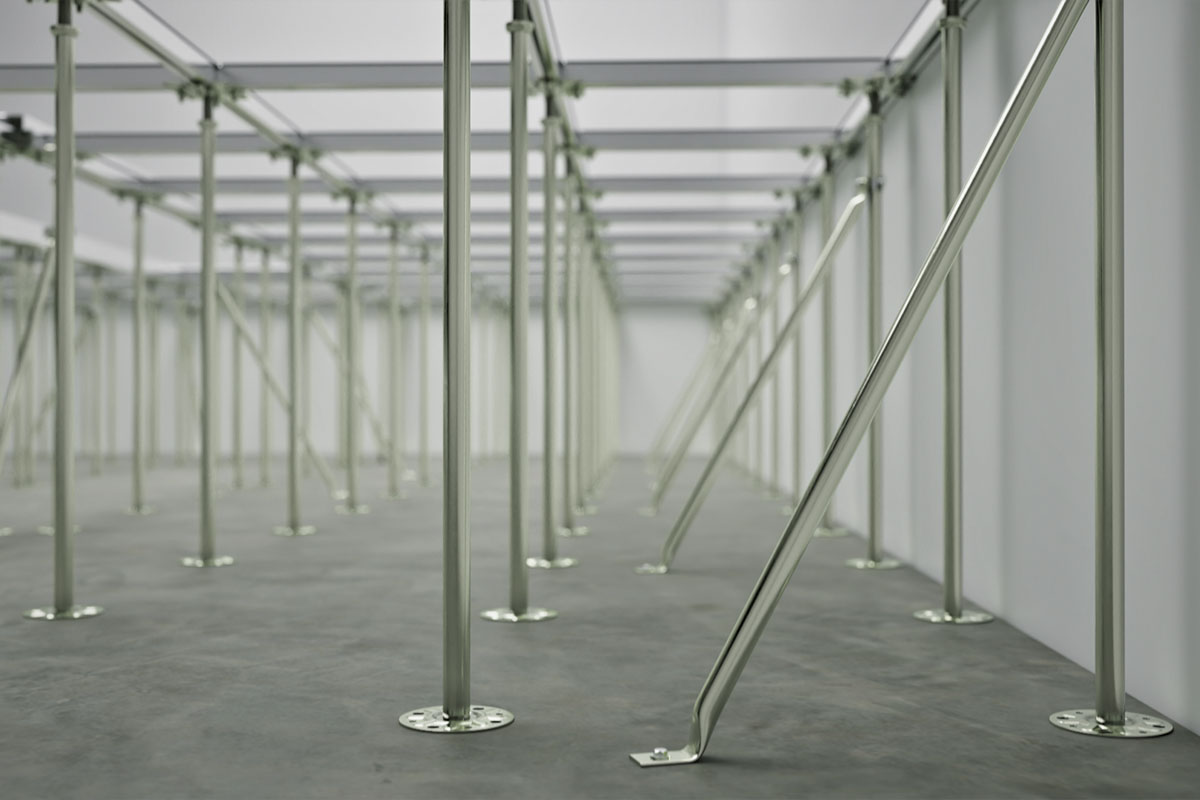

ESTRUCTURA TR

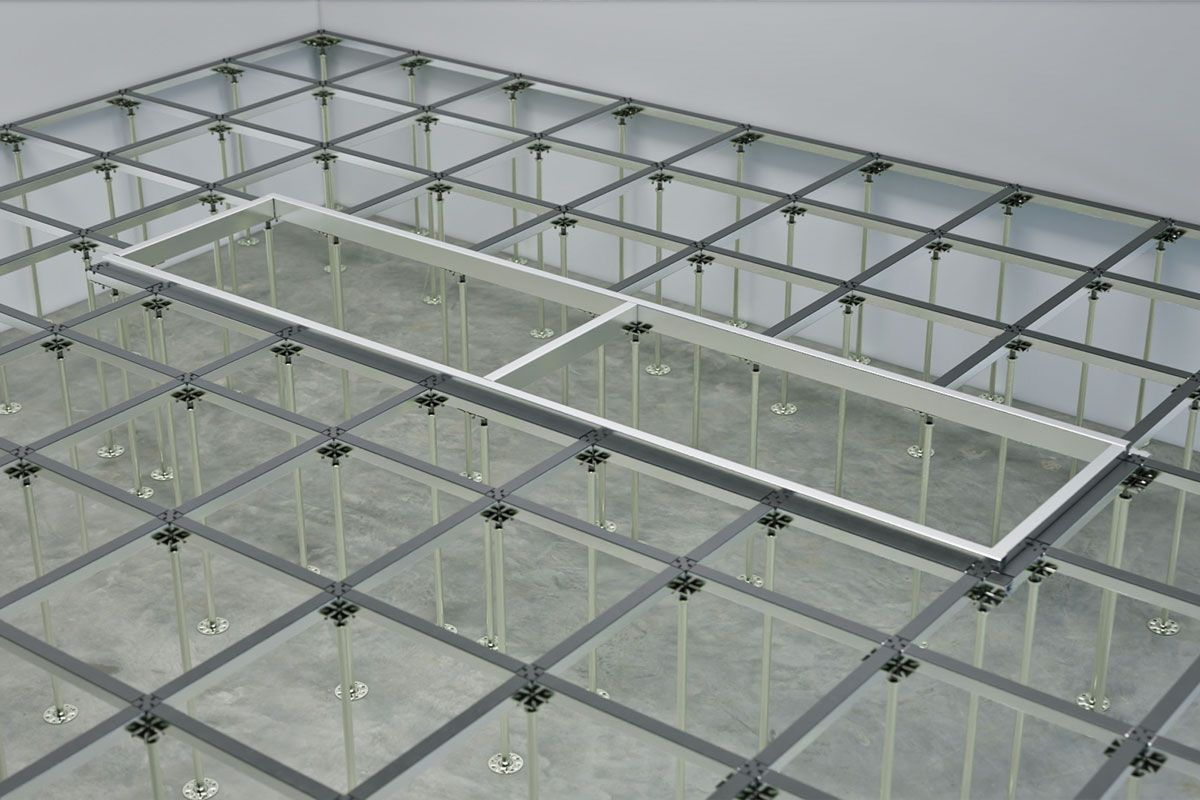

La estructura TR está especialmente diseñada para salas técnicas como Centros de Datos y se caracteriza por un alto rendimiento de carga y flexibilidad en el posicionamiento de las columnas, gracias a la combinación de travesaños largos y cortos, fijados a cabezas planas o en cruz.

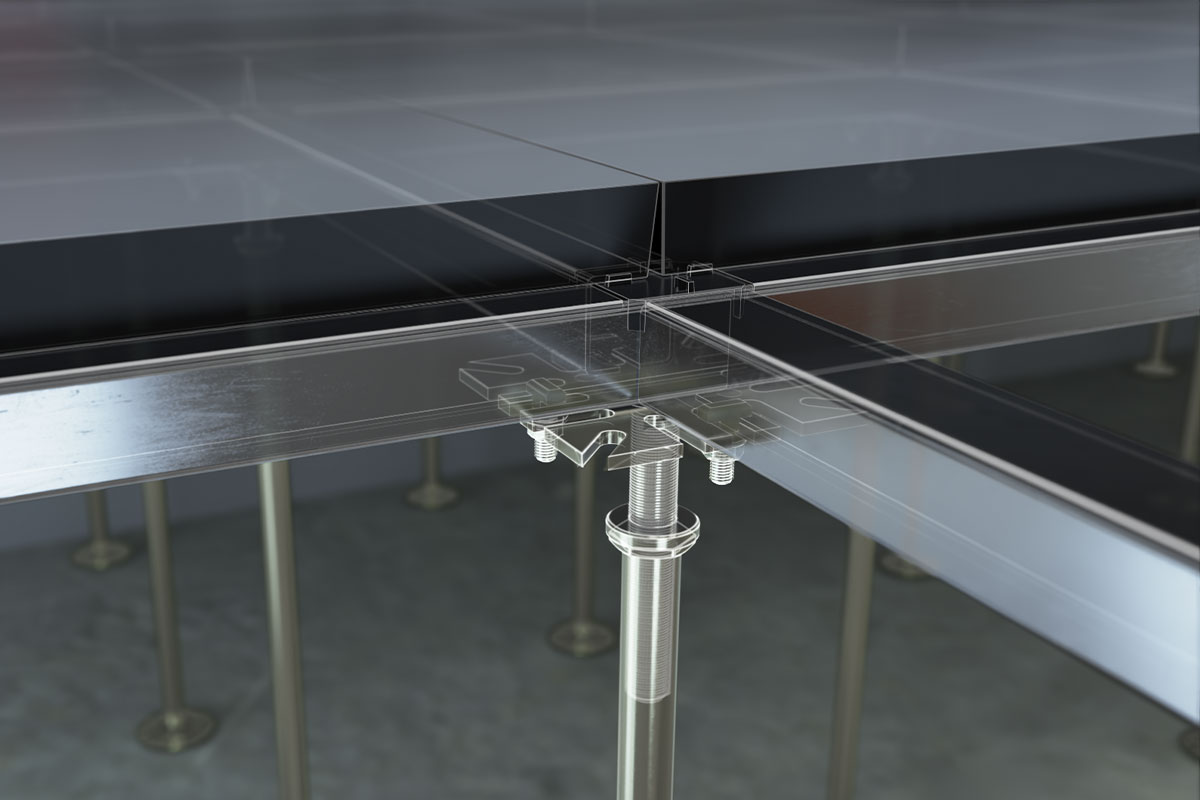

Completamente en acero galvanizado, la columna consta de una base circular fijada a un tubo, acoplada a una cabeza conectada a una varilla roscada; una tuerca especial permite ajustar fácilmente la altura. En la parte superior se fijan los perfiles de acero, que forman la malla de soporte de los paneles y permiten aumentar la resistencia mecánica y la estabilidad general del pavimento.

Cabezas y perfiles están conformados para que puedan fijarse mecánicamente entre sí en cualquier punto de todo el perfil, permitiendo así la disposición de las columnas incluso a distancias superiores a 600 mm y una mayor libertad de posicionamiento de cada sistema funcional del CPD bajo el suelo. Finalmente, se colocan juntas especiales con función antirruido en los travesaños, para una mayor adherencia de los paneles a la estructura.

Posibilidad de configuración antisísmica.

Para consultar la documentación técnica, accedes y/o regístrate en el área reservada.

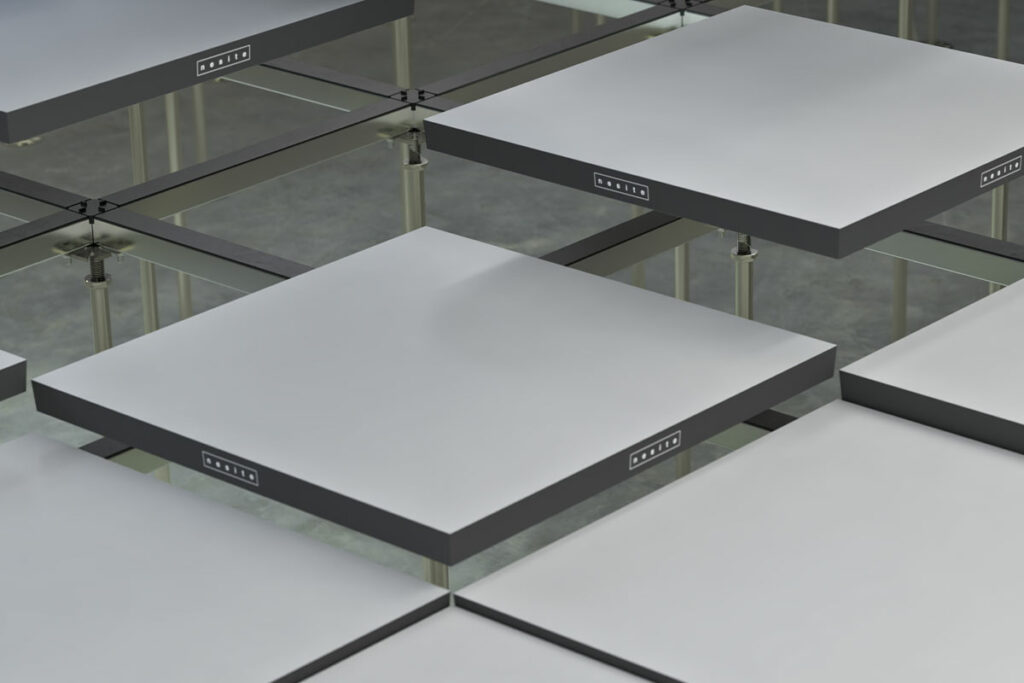

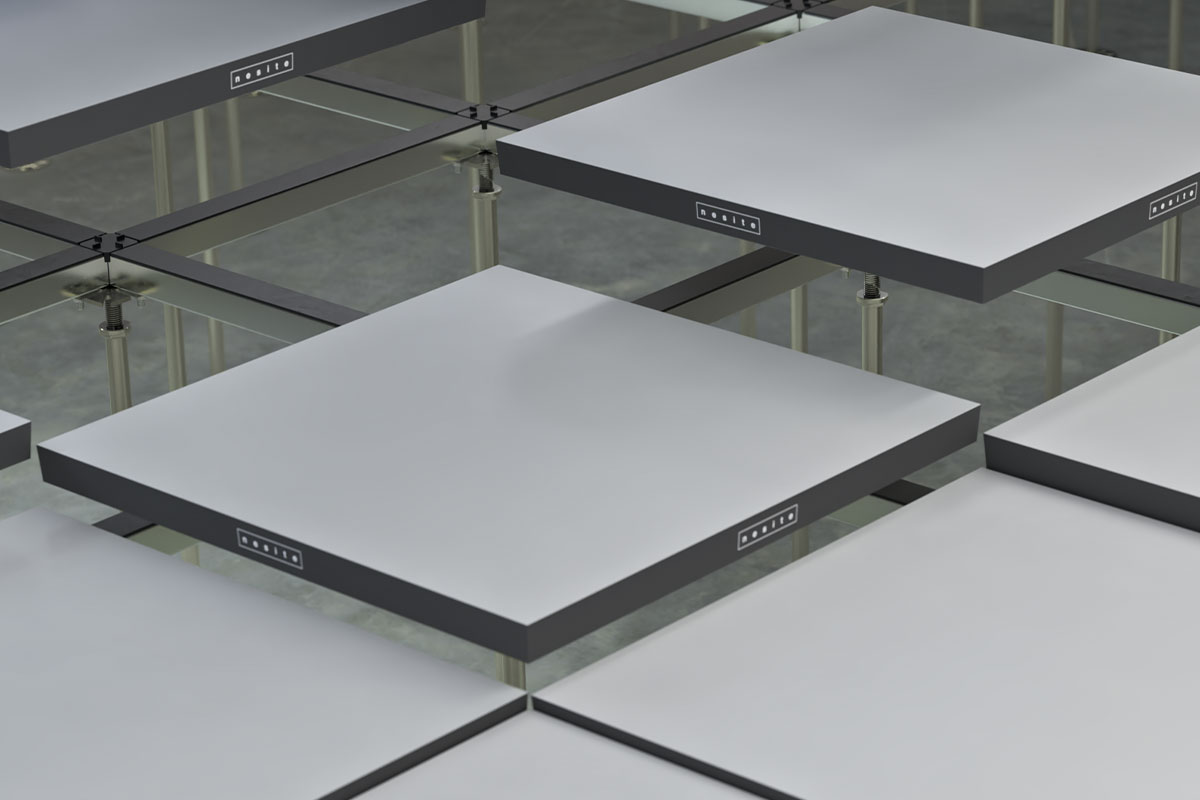

PANELES

El sistema de suelo para CPD utiliza paneles con alma de alta densidad en aglomerado (730 kg/m3) o sulfato cálcico (1.600 kg/m3), revestidos en la parte inferior con lámina de aluminio (espesor 0,05 mm) o chapa/bandeja de acero galvanizado (espesor 0,5 mm), para aumentar la estabilidad termohigrométrica y las características mecánicas de todo el panel.

Las cubiertas utilizadas, por otro lado, pueden ser de laminado HPL, vinilo o caucho, tanto en la versión antiestática como conductiva.



ACCESORIOS

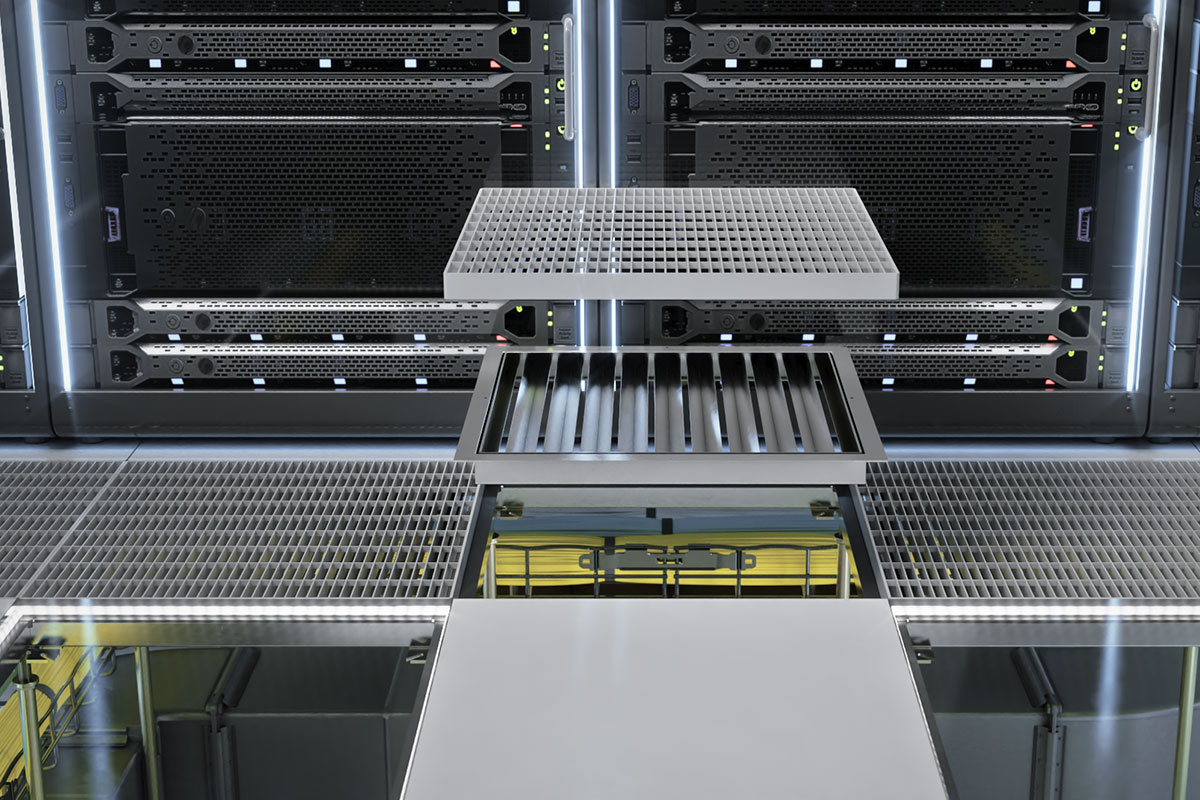

El piso elevado para centros de datos se puede integrar con accesorios de ventilación, para cuando el plenum debajo del piso se usa para la distribución de aire.

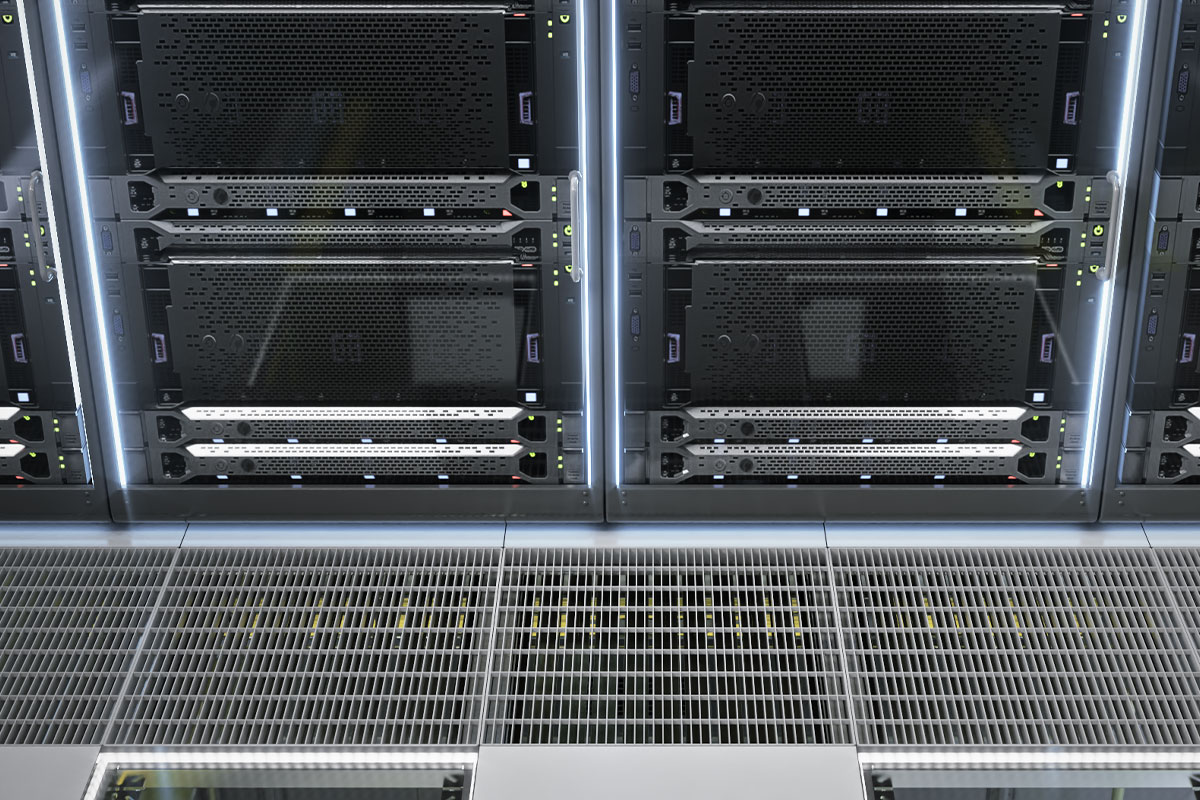

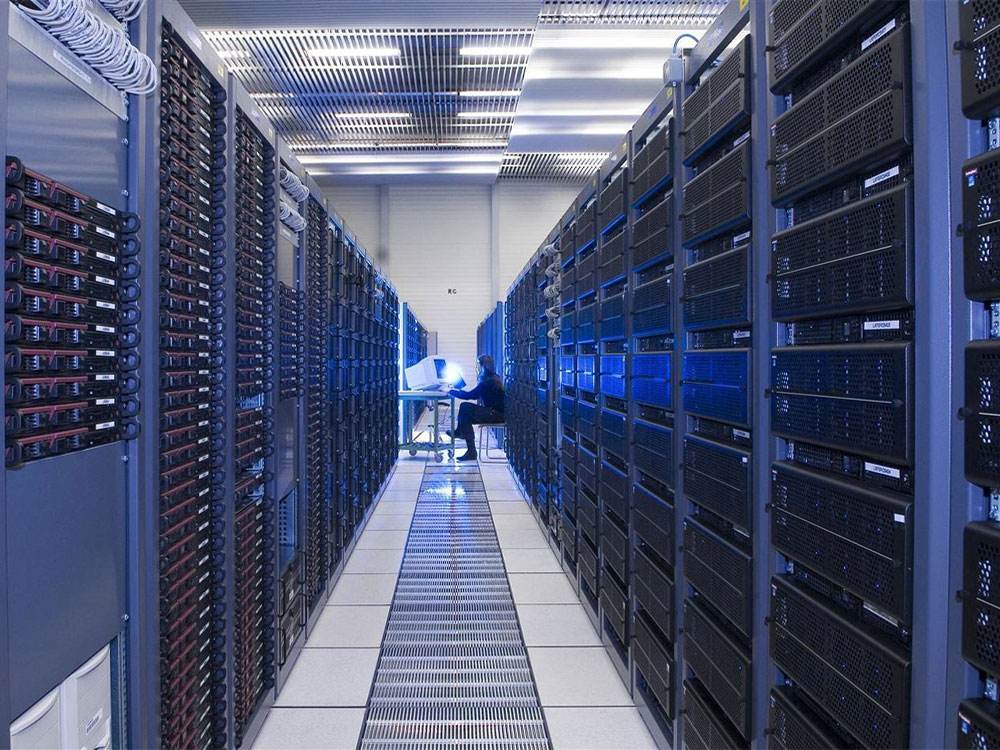

• PANELES REJILLA, tamaño 600x600mm, constituidos por una rejilla prensada con malla de 66x15mm, soldada a un marco perimetral de 4mm de espesor, de 30mm y 38mm de altura. El panel es totalmente de acero con tratamiento superficial de galvanización electrolítica y posteriormente pintado con polvos de poliéster. La superficie libre es aproximadamente del 80%;

• PANELES PERFORADOS dimensiones 600x600mm con diferentes % de aire libre y posibilidad de ajustes del flujo de aire. Todas las partes metálicas están pintadas. Se puede suministrarse con el mismo acabado que el suelo.

Suelo elevado centro de datos

LAS VENTAJAS

Adaptabilidad a diferentes soluciones de refrigeración

El espacio bajo el suelo ofrece la ubicación ideal para todos los sistemas de refrigeración, desde la distribución directa de aire hasta el posible paso tuberías de aire o agua helada.

Alto rendimiento mecánico

La estructura especial del suelo, junto con la elección del panel, permiten sistemas de alto rendimiento que cumplen con las restricciones mecánicas más estrictas.

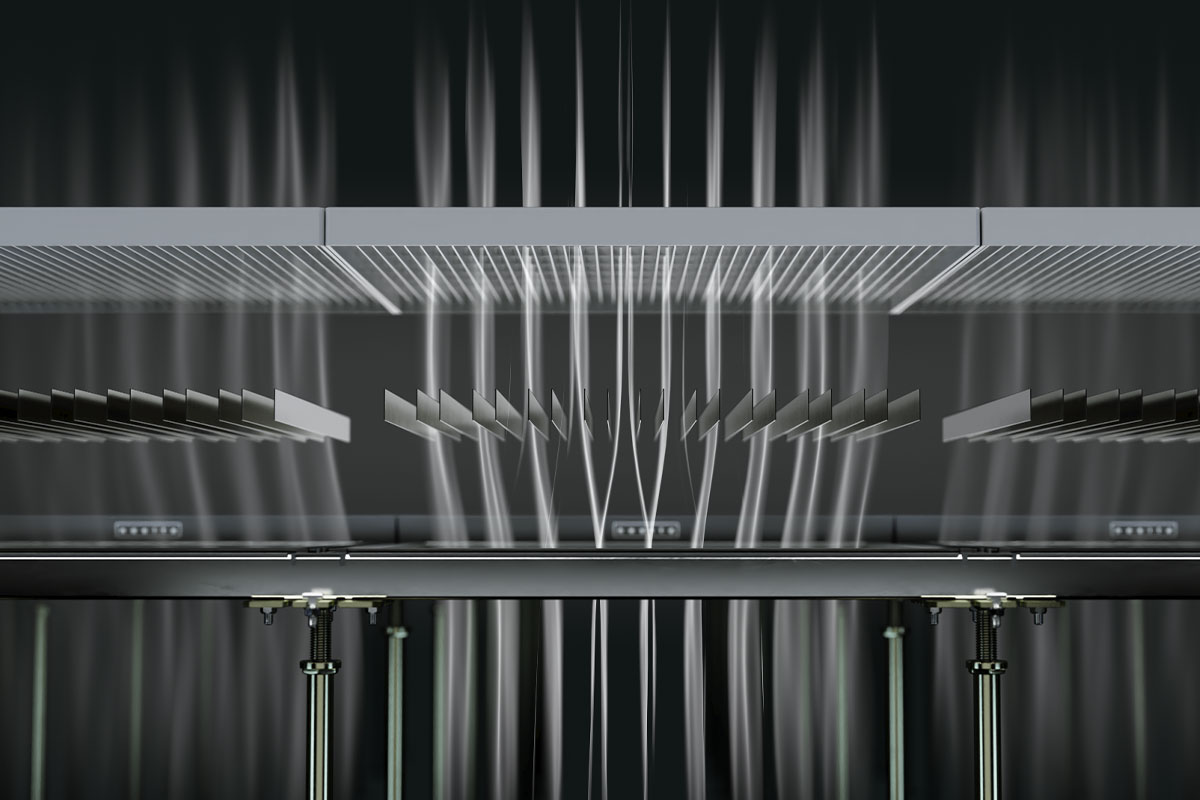

Optimización de la distribución del aire

La estructura del suelo técnico y el espacio bajo los paneles ofrecen soporte para el montaje de equipos perfectamente integrados y modulares para el control del flujo de aire o presión, en puntos estratégicos convenientemente identificados, con la máxima libertad.

Flexibilidad en el tiempo

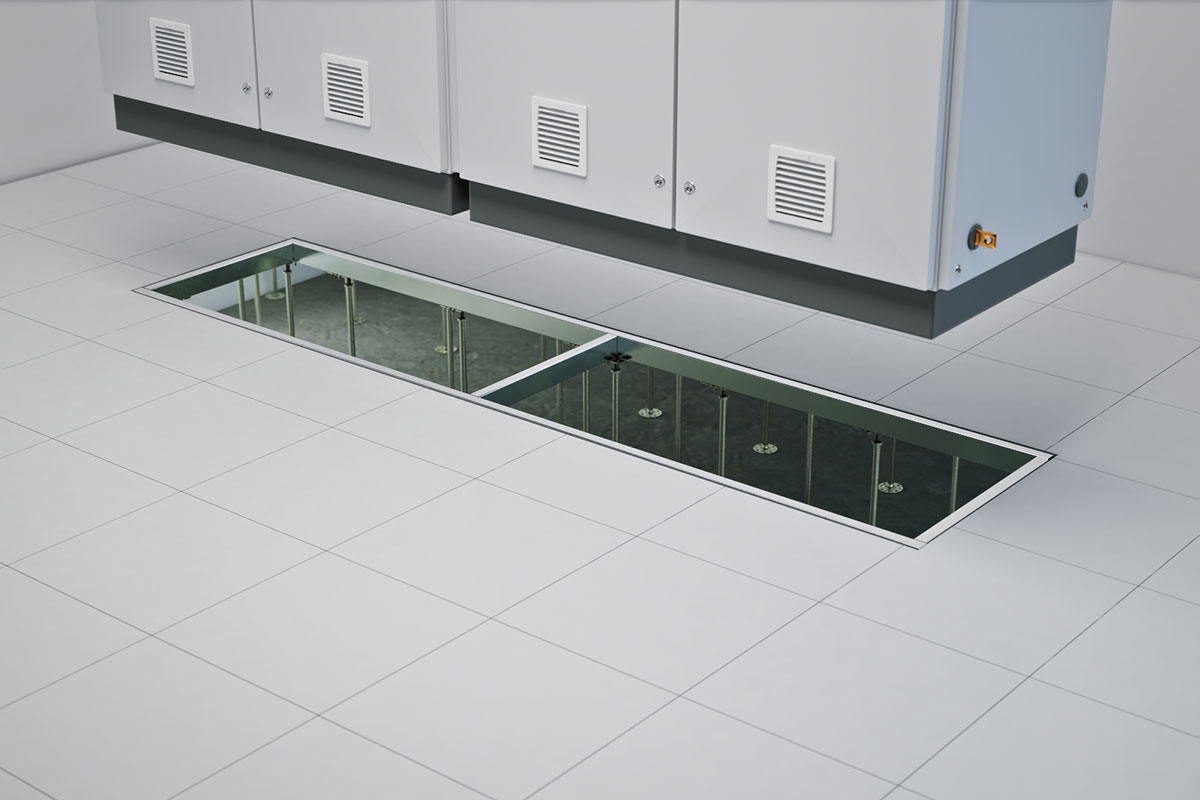

En el espacio bajo el suelo, todos los sistemas necesarios para el funcionamiento de la sala están preparados para el futuro: desde la red de conexión hasta la de suministro de energía, desde la distribución directa del aire hasta el posible recorrido de las tuberías de agua fría, todos se pueden adaptar fácilmente.

Seguridad y confiabilidad

La cámara bajo el suelo mantiene los flujos de agua fría separados del cableado y los equipos sensibles, lo que minimiza el riesgo de daños en caso de fugas, condensación, averías o mal funcionamiento.

Distribución óptima de plantas

El módulo de suelo técnico presenta una rejilla de soportes verticales con lados de 60 cm: la huella mínima de la estructura de suelo flotante permite la máxima flexibilidad y es la mejor solución para distribuir las diversas plantas funcionales hasta los puntos de uso.

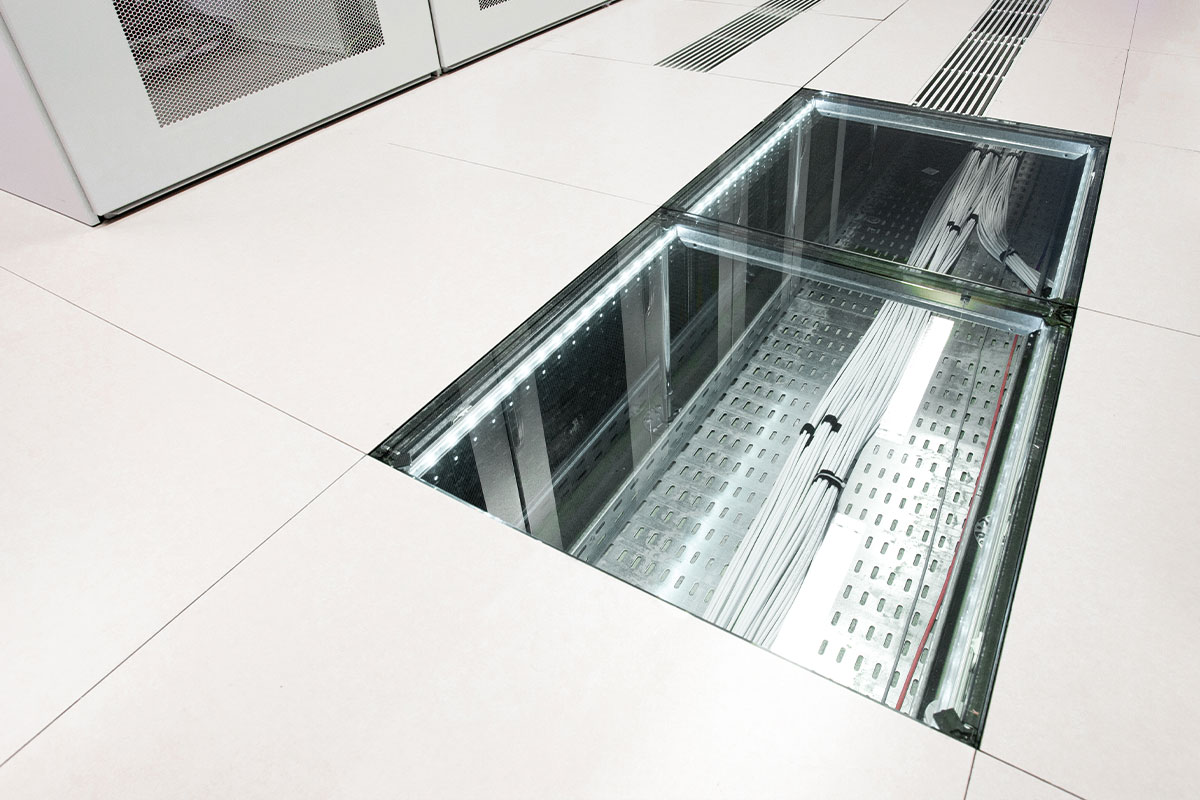

Facilidad de conexión a redes tecnológicas y funcionales

La disponibilidad de una amplia gama de dispositivos eléctricos, combinada con la máxima flexibilidad y adaptabilidad del sistema, permiten la completa conexión y control de todos los sistemas y redes de distribución de datos.

Costes mínimos de mantenimiento

Los costes operativos se reducen al mínimo y el acceso a los sistemas en caso de avería o mantenimiento rutinario es fácil y directo. El operador puede acceder al plenum subterráneo desde prácticamente cualquier lugar de la habitación, de forma flexible y con la máxima seguridad, sin la ayuda de escaleras o herramientas especiales.
