Home / CENTRE DE DONNÉES

Le faux plancher dédié aux Centres de Données est un système performant, capable de s’adapter à l’évolution constante des salles serveurs. Modulaire et flexible, le système de plancher représente une solution polyvalente, qui prend en charge le développement des espaces en augmentant les volumes thermiques, les connexions, le câblage, réduisant considérablement les coûts de gestion et de maintenance dans le temps.

APPLICATIONS : salles de serveurs, UPS et locaux électriques, couloirs de service, bureaux et salles de contrôle.

PLANCHER SURÉLEVÉ DU CENTRE DE DONNÉES

LE SYSTÈME

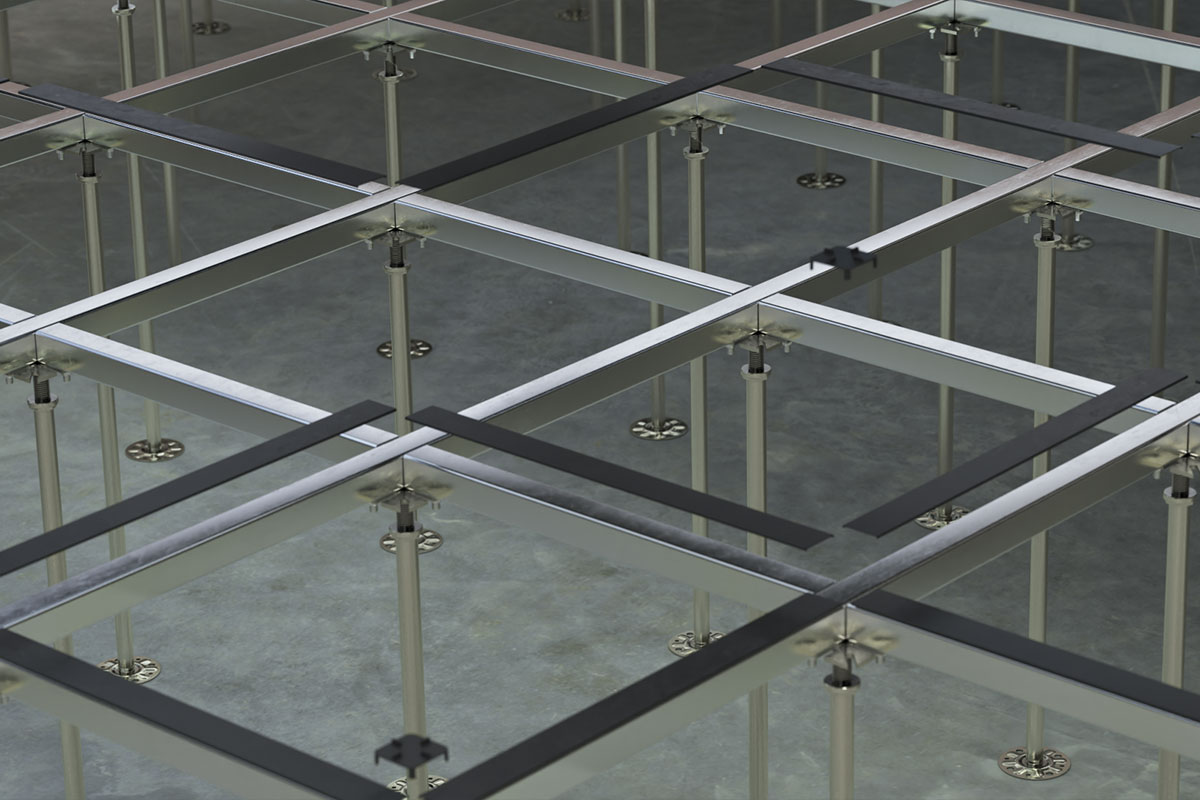

STRUCTURE TR

La structure TR est spécialement conçue pour les locaux techniques tels que les centres de données et se caractérise par des performances de charge élevées et une flexibilité dans le positionnement des colonnes, grâce à la combinaison de traverses longues et courtes, fixées à des têtes plates ou croisées.

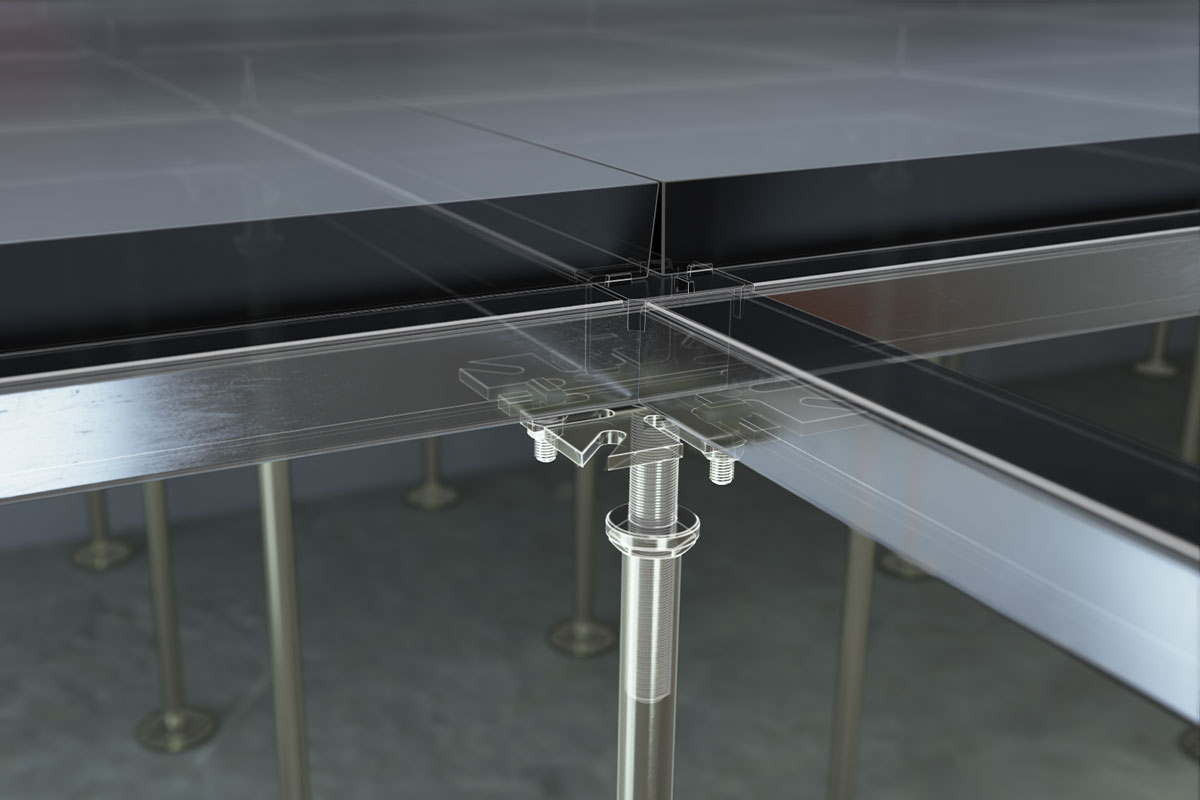

Entièrement en acier galvanisé, la colonne est constituée d’une base circulaire fixée à un tube, couplée à une tête reliée à une tige filetée ; un écrou spécial vous permet de régler facilement la hauteur. Les profilés en acier sont fixés au sommet, qui forment le treillis de support des panneaux et permettent d’augmenter la résistance mécanique et la stabilité globale du revêtement de sol.

Les têtes et les profils sont façonnés de manière à pouvoir être fixés mécaniquement ensemble en tout point de tout le profil, permettant ainsi la disposition des colonnes même à des distances supérieures à 600 mm et une plus grande liberté de positionnement de chaque système fonctionnel du Data Center dans le sous-sol plénum. Enfin, des joints spéciaux à fonction anti-bruit sont positionnés sur les traverses, pour une meilleure adhérence des panneaux à la structure.

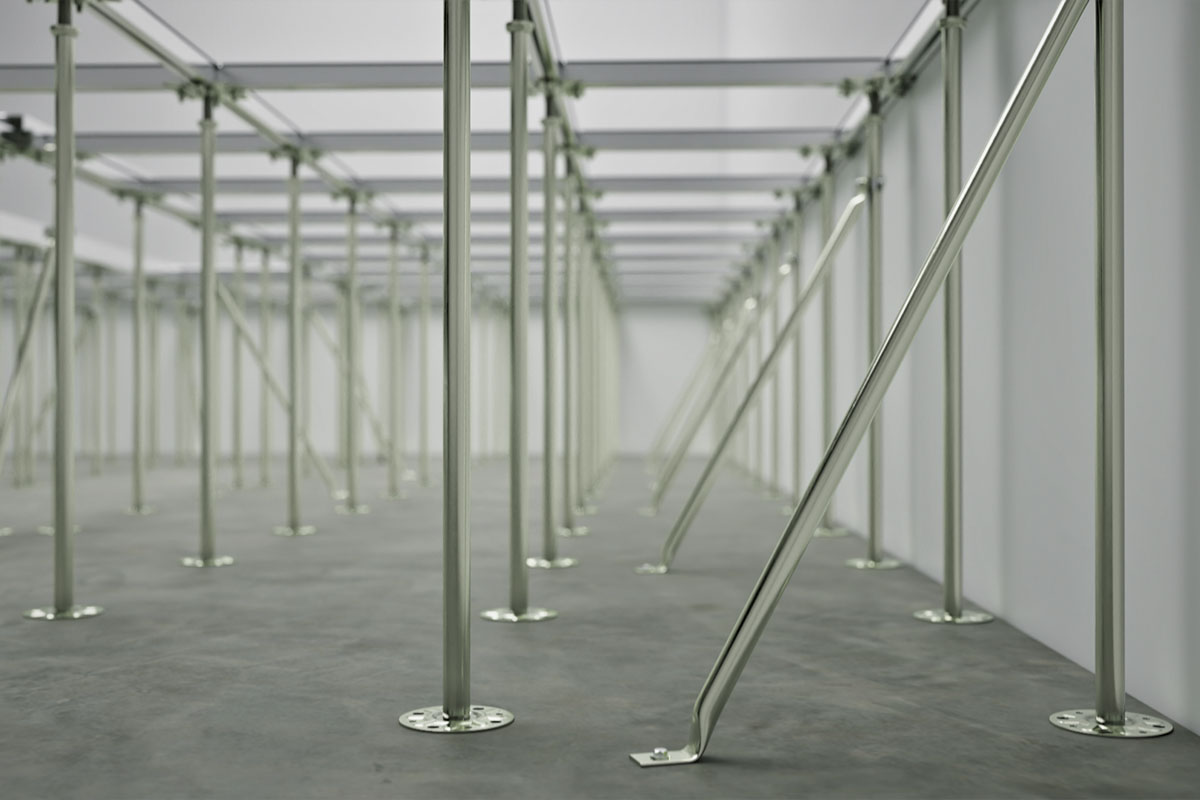

Possibilité de configuration antisismique.

Pour consulter la documentation technique, accédez et/ou enregistrez-vous dans l’espace réservé.

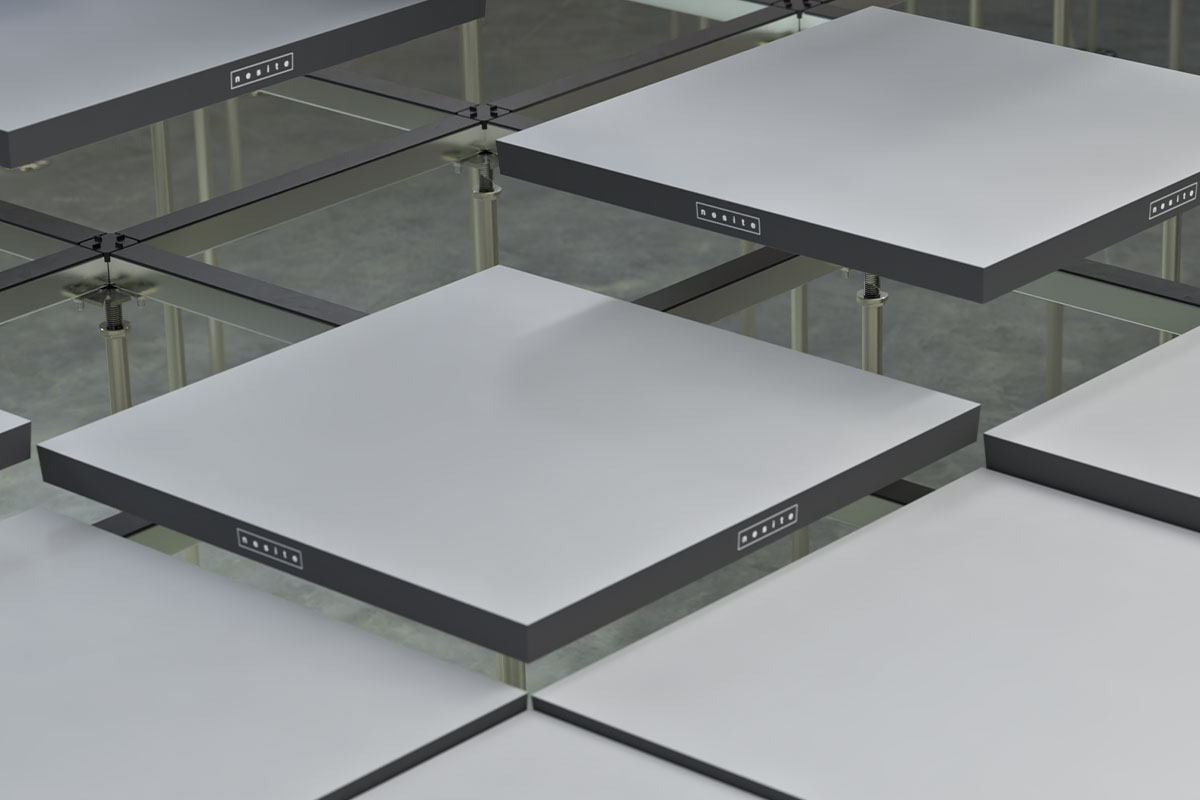

PANNEAUX

Le système de plancher pour data centers utilise des panneaux à âme haute densité en aggloméré (730 kg/m3) ou en sulfate de calcium (1 600 kg/m3), recouverts en partie basse de papier aluminium (épaisseur 0,05 mm) ou de tôle/plateau en acier galvanisé (épaisseur 0,5 mm), afin d’augmenter la stabilité thermo-hygrométrique et les caractéristiques mécaniques de l’ensemble du panneau.

Les couvertures utilisées, en revanche, peuvent être en stratifié HPL, en vinyle ou en caoutchouc, aussi bien dans les versions antistatiques que conductrices.



ACCESSOIRES

Le faux-plancher pour data centers peut être intégré à des accessoires de ventilation, utilisés lorsque le plénum sous plancher est utilisé pour la distribution d’air.

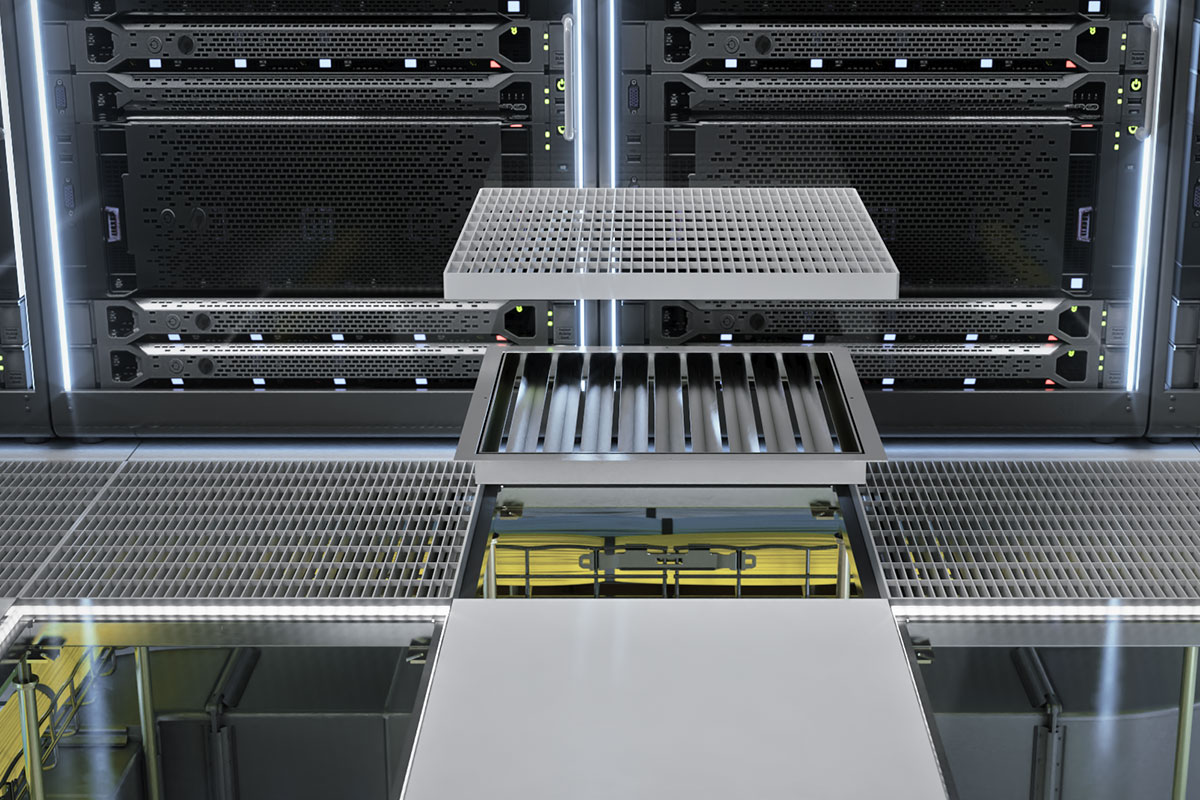

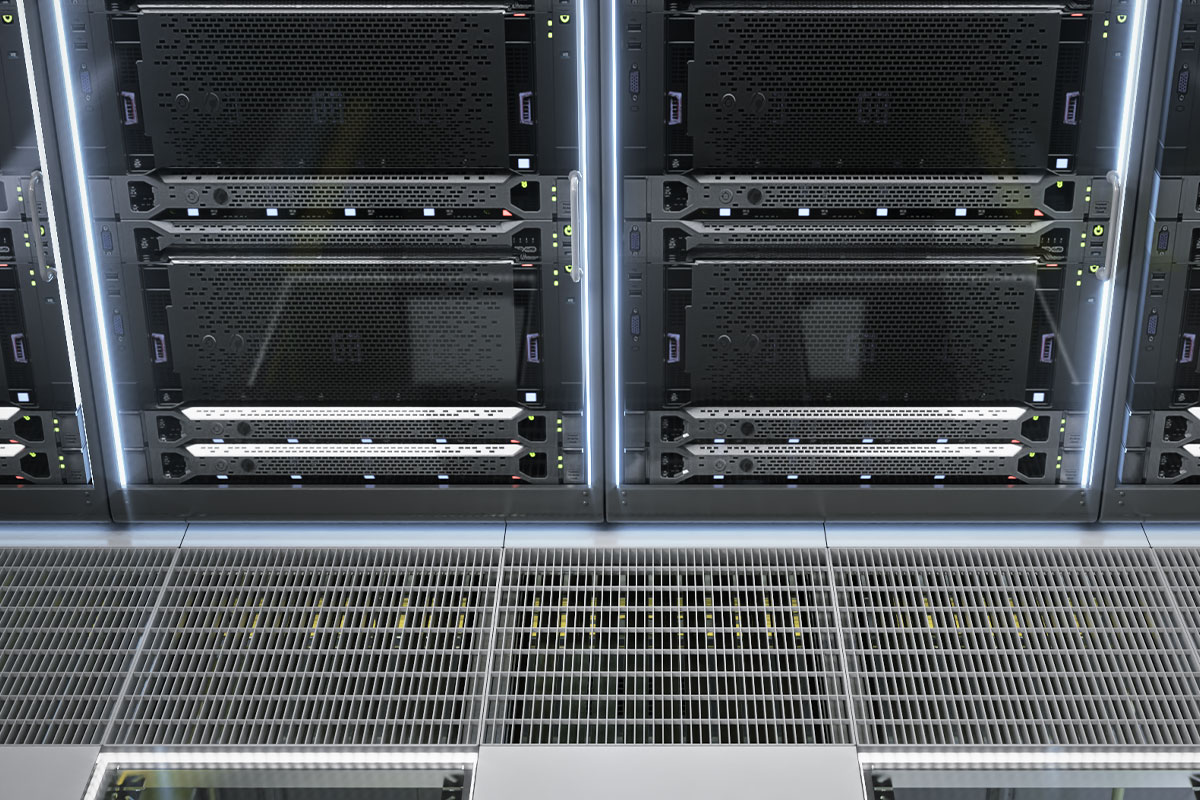

GRILLES, dimensions 600x600mm, constitués d’un caillebotis pressé à maille 66x15mm, soudé à un cadre périmétrique de 4mm d’épaisseur, 30mm et 38mm de haut. Le panneau est entièrement réalisé en acier avec un traitement de surface de galvanisation électrolytique et ensuite peint avec des poudres de polyester. La surface libre est d’environ 80 %.

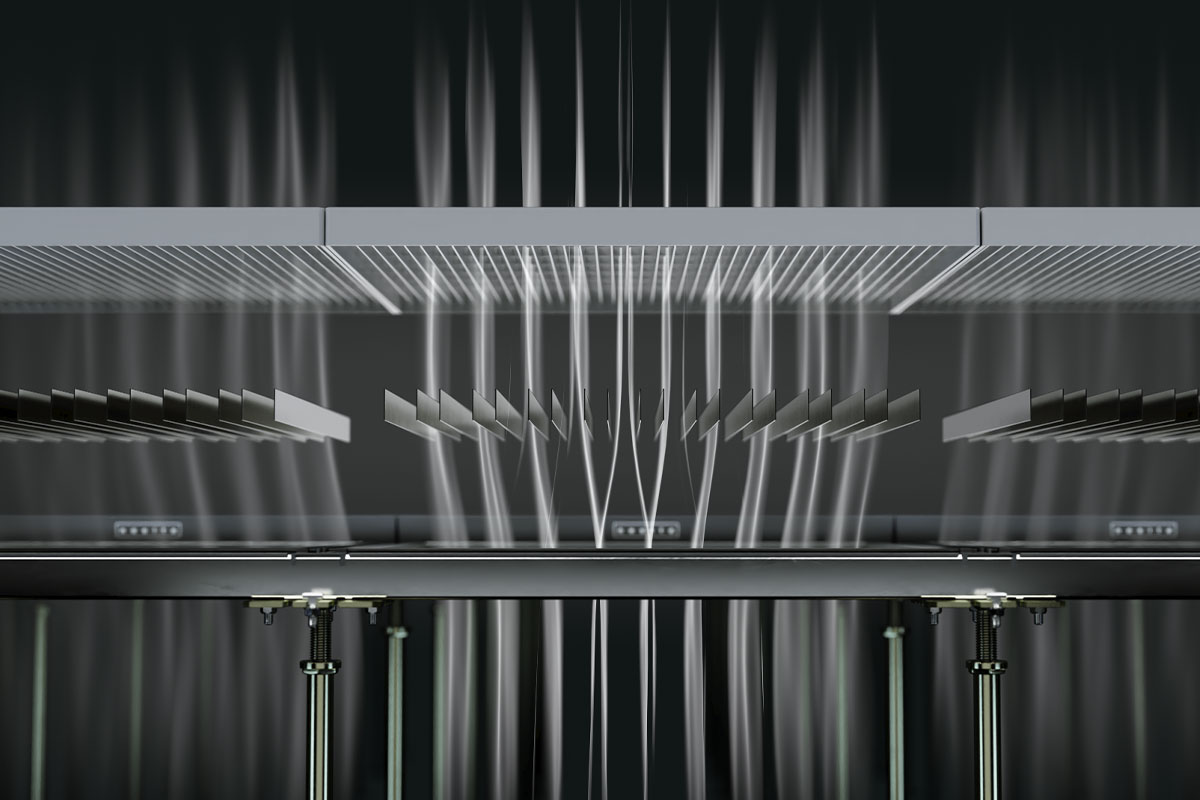

DALLES PERFORÉES dimensions 600x600mm avec différents % d’air libre et possibilité de réglage du flux d’air. Toutes les parties métalliques sont peintes. Elles peuvent être fournies avec la même finition que le revêtement de sol.

PLANCHER SURÉLEVÉ DU CENTRE DE DONNÉES

LES AVANTAGES

Adaptabilité à différentes solutions de refroidissement

L’espace sous le plancher offre l’emplacement idéal et optimal pour tous les systèmes de refroidissement, de la distribution directe de l’air au parcours possible des conduites d’air ou d’eau glacée.

Hautes performances mécaniques

La structure spéciale du sous-plancher, ainsi que le choix du panneau, permettent des systèmes performants répondant aux contraintes mécaniques les plus strictes.

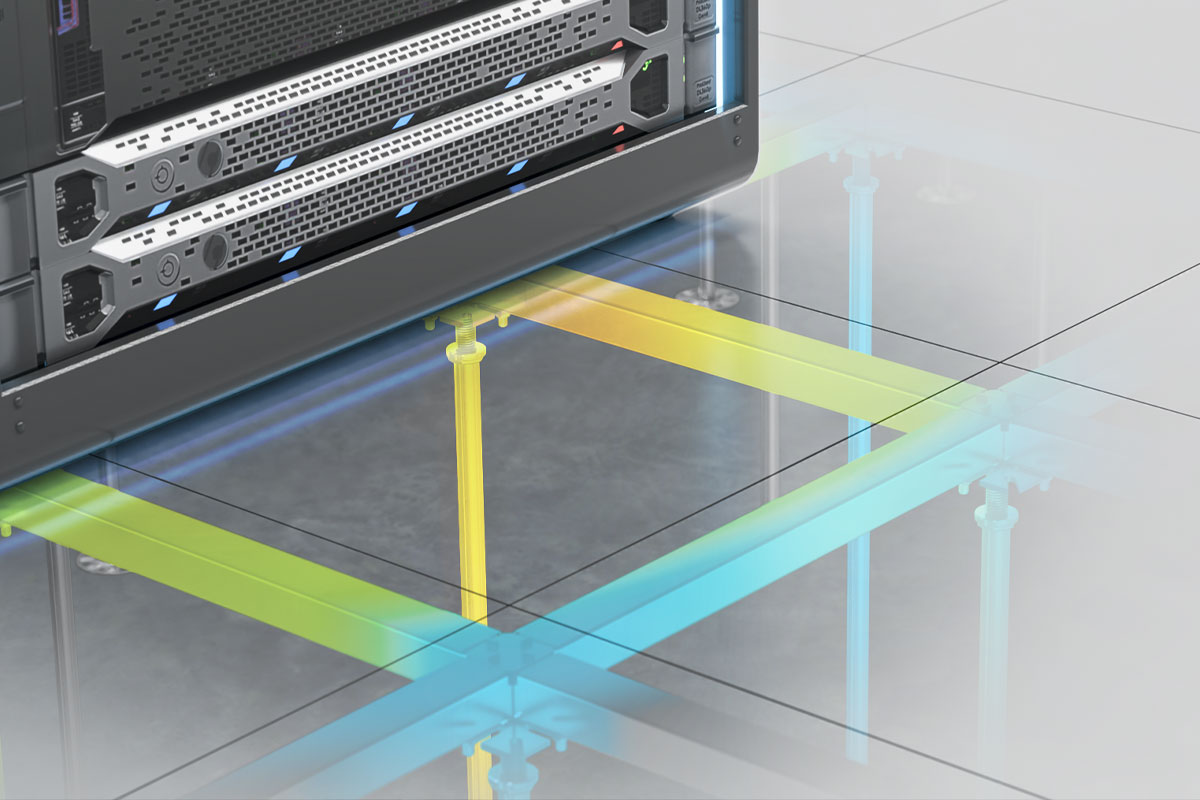

Optimisation de la distribution d’air

La structure du plancher surélevé et l’espace sous les panneaux offrent un support pour le montage des équipements parfaitement intégrés et modulaires pour contrôler le débit d’air ou la pression, en des points stratégiques convenablement identifiés, avec une liberté maximale.

Flexibilité dans le temps

Dans l’espace sous plancher, tous les systèmes nécessaires au fonctionnement de la pièce sont évolutifs : du réseau de raccordement à celui d’alimentation en énergie, de la distribution directe de l’air au parcours éventuel des conduites d’eau glacée, ils peuvent tous être facilement adaptés.

Sécurité et fiabilité

Le plénum sous le plancher maintient les flux d’eau glacée séparés du câblage et des équipements sensibles, minimisant ainsi les risques de dommages en cas de fuites, de condensation, de pannes ou de dysfonctionnements.

Répartition optimale des plantes

Le module de plancher surélevé comporte une grille de supports verticaux de 60 cm de côté : l’encombrement minimal de la structure du plancher flottant permet une flexibilité maximale et constitue la meilleure solution pour répartir les différents systèmes fonctionnels jusqu’aux points d’utilisation.

Facilité de connexion aux réseaux technologiques et fonctionnels

La disponibilité d’une large gamme d’appareils électriques, associée à la flexibilité et à l’adaptabilité maximales du système, permettent la connexion et le contrôle complets de tous les systèmes et réseaux de distribution de données.

Coûts d’entretien minimaux

Les coûts d’exploitation sont réduits au minimum et l’accès aux systèmes en cas de panne ou d’entretien courant est simple et direct. L’opérateur peut accéder au plénum sous plancher de pratiquement n’importe où dans la pièce, de manière flexible et avec une sécurité maximale, sans l’aide d’échelles ou d’outils spéciaux.
